系統設計
方案設計
開關柜對整個電網來說都有重要意義，一旦開關柜出了問題，將影響到之后整個電網的用戶，直接影響到整個區域的用電，損失不可估量。為保證開關柜內溫度的實時在線監測， 本項目選用高精度空間分辨率分布式光纖測溫系統對所有開關柜（內部） 進行連續監測。將感溫探測光纜緊貼預先設計好區域，實現所有開關柜的連續、分布式溫度測量，無任何測量盲區。光纖測溫主機選用業界先進的產品， 每個通道的測量時間約 5s，在 5s 時間內即可實現所有開關柜的溫度連續測量，響應速度非常迅速，由于使用新技術，該設備具有 0.2 米的高分辨率，定位精準。
測量主機放置于監控室，測量主機內含高性能嵌入式工控機，安裝有分布式光纖測溫系統服務端應用軟件。測量主機通過本地 VGA 接口連接液晶顯示器實現本地監控，用于顯示溫度分布曲線、可視化界面以及報警信息；也可以使用主機自帶以太網口（RJ45）將測量數據通過以太網發送到遠程的監控中心上位機設備。
測溫主機的用戶軟件采用先進的基于 Web 的以太網系統架構，測溫主機可以方便地與客戶局域網無縫連接， 在網絡內的任何一臺計算機均可快捷地訪問測溫主機，通過操作系統自帶的 IE 瀏覽器即可訪問、調取溫度數據和報警信息。
測溫主機的報警信息可以通過無源干接點信號輸出給火災報警主機（如果需要），實現消防聯動。另外，測溫主機通過外擴短信發送模塊，可實現將火災、故障報警信息通過短消息的方式發送到指定負責人的手機中測溫主機可以設置分級預警，在事故發生之前，防患未然。

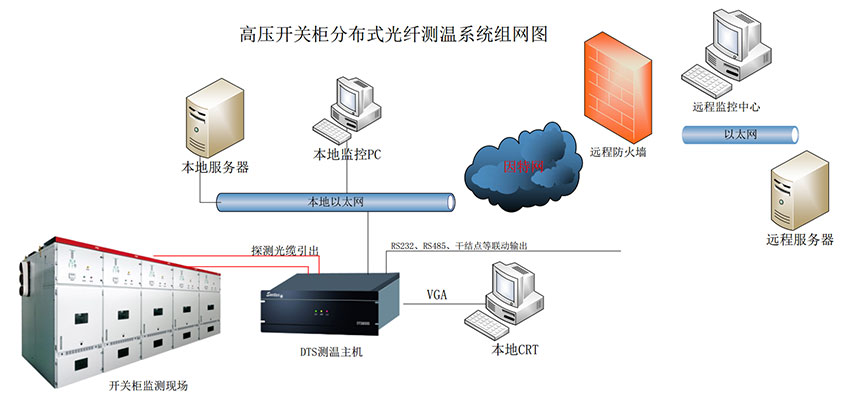

系統組網
系統通訊
PC 與 PC 間的通信聯絡技術的使用，意味著可以在遠距離控制中心重現現場信息，這種信息對于實現無人化值守的控制室是有極大幫助的。本項目具體配接如下：
測量主機的 VGA 接口與一臺液晶顯示器（監控室內）相連，用于顯示系統采集的溫度信息（圖、文信息）。
測量主機的 RJ45 接口可以通過交換機將測量主機接入企業局域網，以實現用戶電腦遠程查看溫度信息和報警信息。
測量主機的 LED 指示燈顯示運行狀態、系統故障（光纖故障、硬件故障等）、火災報警信息，并提供聲音信息（故障長鳴、火災間斷鳴）；
測量主機的 RS232 接口及無源干接點信號可連接外部設備， 如火災報警控制器等，以實現消防聯動控制。
功能特點
1） 絕緣耐壓性強：
在電力系統尤其是高壓和超高壓系統中使用的設備，首先要滿足絕緣耐壓的要求，即不能降低原有設備的電壓等級和安全特性，基于光在光纖中的拉曼散射特性原理的分布式測溫系統在監測現場為全光測量，并且采用二次套塑料（PVC/PVDF/LSZH/Hytrel）等材料披覆的特殊光纜完全滿足高壓開關柜內的絕緣耐壓要求。
2） 防污閃：
在高壓開關柜這樣的有限空間內，如何保證光纖留有足夠的爬電距離是該系統能否保證原有系統安全的一大關鍵。杭州山旭光電有限公司提供的 DTS8000 分布式光纖采用耐污性能優良的聚氯乙烯（PVC）外套光纖進行信號傳輸，從而保證了系統的安全性。DTS8000 分布式光纖利用了光纖既是感受被測量的傳感介質，又是傳輸被測量的傳輸介質，在高壓柜內光纖保持完整，不進行熔接等操作，徹底解決光纖測溫系統中由于光纖的接入可能存在的閃絡問題， 保障整個光纖測溫系統在最惡劣的環境中也可以安全運行。
3） 故障點定位精確，溫度精度高：
DTS8000 系統為分布式測溫，連續監測，可根據現場情況任意設定報警值。實時顯示待測范圍內任意點的溫度變化，更可以在發出報警時，精確定位哪一個觸頭或電纜頭發出報警，方便現場人員快速找到報警點；并且測量周期短，每個通道讀取數據只要幾秒鐘。
DTS8000 系統溫度分辨率可以達到 0.1℃，溫度精度可以達到 1℃；終端機內的激光發射裝置每秒鐘會發射上萬次的光脈沖，并將取樣溫度的平均值輸出到顯示系統，基本消除誤差。
4） 實時探測報警能力：
DTS8000 系統的監測是連續的，可通過定溫和差溫結合，實現差溫、定溫或差定溫報警結合的方式。報警控制區可編程，并可按照用戶的要求進行分區，可針對環境變化設置 500 以上任意個不同報警控制區域。
DTS8000 系統對待測區域的溫度進行 7×24 小時的實時監控，及時發現并定位過熱點，做到早期預警。提醒現場工作人員對這個點進行檢查查，充分的保證報警的及時性，提高了報警的可靠性和前瞻性，提高電力設備的安全性。
5） 系統穩定性高：
DTS8000 系統的整體結構簡單，只有光纖和分布式光纖測溫主機兩大主要部分組成，因此無中間環節，而測量現場為全光測量，完全不受強電場和強磁場的干擾，保障了系統的穩定運行。.
6） 安全性：
DTS8000 系統具備內部數據記錄功能，可儲存一年及以上的歷史數據，并可把存儲的數據調（恢復）出來；遠程控制和診斷，可通過網絡接口進行遠程控制和診斷；如果光纖受損，DTS 系統可以即時定位受損點，并通過光纖熔接機對其進行熔接，這對于有效的實施在線監測是非常重要的；探測光纜本征安全，采用光信號,不會與動力電纜之間產生相互電磁干擾。
7） 先進性、兼容性：
DTS8000 系統是電纜溫度在線監測的最有效的手段，在國外已經取代傳統的線型感溫材料，在技術上已非常成熟完善；通過采用不同的外護套材料，探測光纜可以適應各種環境；區域長度設定、報警值設定及系統校定均可采用Windows 2000 及以上版本軟件來完成。
DTS8000 系統可以通過以太網網口、RS232 接口，向終端用戶控制系統（如平板 PC）提供分區、溫度及報警信息。
8） 完整性：
DTS8000 系統可以根據現場環境要求采用回路配置-即光纜的兩端均連接到DTS 主機上。回路設計采用“雙端”數據處理（即如果出現斷路，可從回路兩端同時進行單端測量），因此光纜上單點受損并不影響 DTS 系統在回路兩端采集數據的能力，也不會引起任何性能損失，如響應時間，區域定位及溫度分辨率將保持不變。
9） 高可靠性：
DTS8000 系統無誤報、無漏報的特點，這是由于開關柜內的光纖安裝完成后，壓力、應力和應變等基本不變，變化的只有溫度，另外，光纖加工方式采用物理加工的方式，因此，一旦產品完成后，除非破壞不會產生零點漂移，所以分布式光纖測溫系統不需要向傳統的測溫系統那樣，定期進行零點標定，從而非常方便于維護。
系統實施
測溫光纖安裝
測溫光纖不但是信號的載體，還是溫度傳感器，安裝的質量直接關系到測量的準確性，因此在施工中應特別注意其安裝工藝。
光纖如同纖細的電線，在布線時應注意光纖在柜內的走線路徑，要盡量避免光纖被外力損傷和設備操作時的拉傷或折斷，要充分考慮不影響柜內設備的檢修。光纖是石英制品，在需要彎曲鋪設時只能以大于 3cm 的圓弧實現，否則會引起光纖損耗，影響測量精度；同時，在光纖接頭處理中，必須保持光纖熔接面的清潔，以保證測量的準確度。
（1）在安裝中找出需要精確定位的開關柜易發熱點等重點檢測部位，如電纜頭，靜觸頭，動觸頭等。如下圖：
上圖中，
表示開關柜中可測試的點，
表示開關柜中常用監測安裝點位。

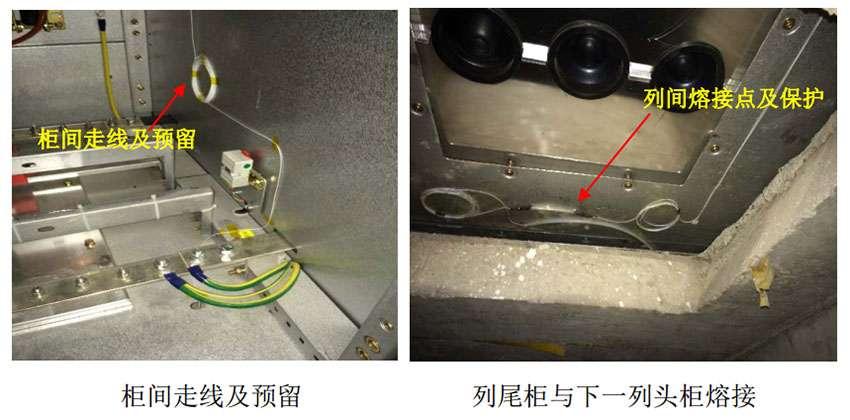

（2）開關柜與柜之間采用柜內線槽走線或預留穿線孔穿線，柜間預留段光纖與相間類似。如下左圖：
（3）有多列開關柜時，柜內光纖敷設完成之后，最后一個開關柜內進線和電纜溝外部光纖進行熔接，要將光纖穿到地下電纜溝進行熔接。將熔接好的光纜在軟管內固定結實，然后用膠帶固定在開關柜底部。如下右圖：
