設計方案
方案設計
本電氣火災自動報警系統采用光纖自動火災報警系統和傳統火災自動報警系統相結合的方式。

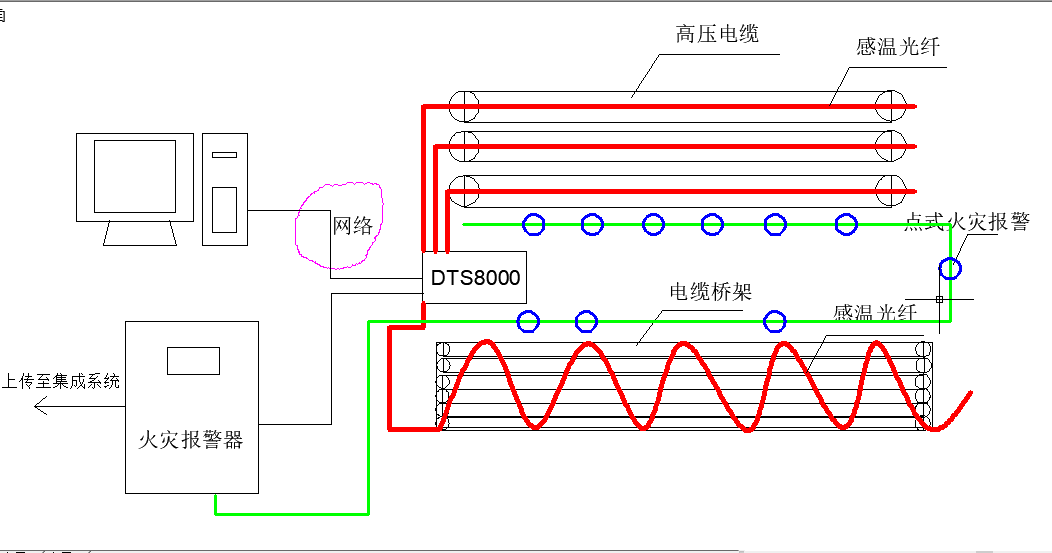

系統總體構架示意圖
傳統火災自動報警系統由火災報警主機及手報、點式傳感器、廣播、聯動設備組成。實現傳統火災預警保護。
光纖自動火災報警系統由分布式光纖測溫系統主機、感溫探測光纜構成，具備多級定溫報警、差溫報警和預報警功能。其系統主機可與火災報警主機直接通訊，一旦檢測到電纜環境溫度值或溫升速率超過設定的閾值，則將報警信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至控制室。感溫探測光纜沿動力電纜敷設，其末端連接至控制室內系統主機。
不僅如此，分布式光纖測溫系統可以實時檢測電纜和橋架的每個位置的溫度，值守人員可以提前預知高溫風險。
光纖測溫和傳統測溫相結合，彌補傳統火災自動報警系統的短處，實現對運行電纜溫度的實時監測預警，保障安全。
系統功能設計
1、分布式光纖測溫系統實時對整條電纜溝、橋架區域進行溫度巡檢，監測設施內現場環境溫度，100%覆蓋電纜敷設區域，無測量盲區。
2、分布式光纖測溫系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到運行電纜溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并傳送至火災報警主機。
3、當發生火災時，及時提供報警信息并準確定位起火位置，并可與其它消防設施進行聯動控制。
4、實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
5、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
6、火災報警主機可收集所轄區域手動報警按鈕、感煙式火災探測器和分布式光纖測溫系統主機的報警信息和工作狀態。
7、火災報警主機應能夠接收和存儲系統工作狀態及光纖測溫系統主機反饋報警信息，并且能夠顯示手動報警按鈕、感煙式火災探測器和光纖測溫系統主機反饋報警信號的位置及聲光等告警信息。
8、火災報警主機應有事件記憶功能，并具有時間設定、自動登記與顯示、復位、探測器巡檢和控制器測試等鍵盤操作功能，并能外接便攜機進行系統測試、維修及打印。
9、系統應進行連續自檢測試，以監視設備的工作狀態，并且將系統內各設施的狀態傳遞至監控站火災報警工作站進行顯示和監視，具有火警優先功能，發現有故障存在時，將故障信息傳到監控站計算機系統。
系統實施
光纜的敷設

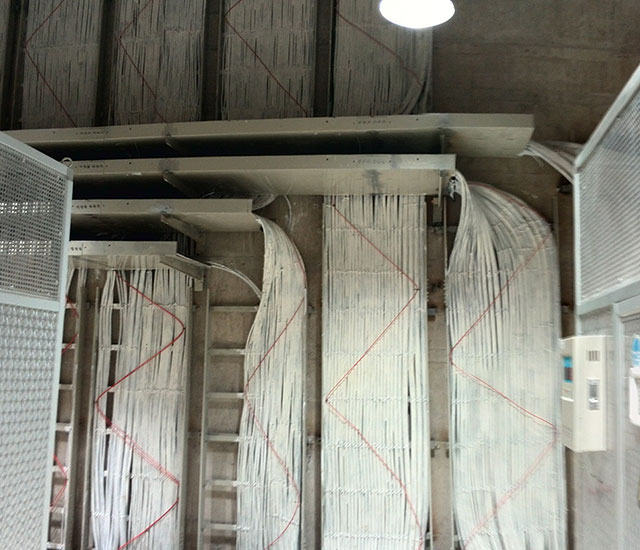

特殊設計的感溫光纜可選擇以正弦波或者線型的敷設方式，感溫探測光纜緊貼于所有被保護的動力電纜或控制電纜的外護套上面。具體安裝方法參照下圖，固定卡具選用阻燃塑料卡具。
感溫探測光纜敷設示意圖（低壓動力/控制電纜）

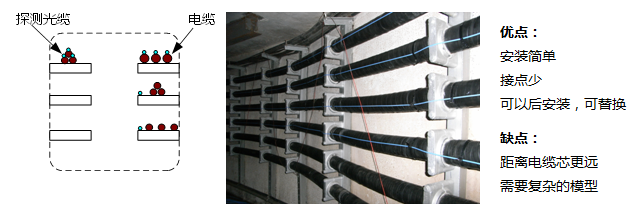

對于隧道內電纜、直埋電纜，在電纜安裝完畢后，將探測光纜通過固定件緊密敷設在電纜外表面，以保證探測光纜與電纜可靠接觸。（高壓輸電）
電纜隧道中，光纜安裝在電纜表面
