設計方案
方案設計
本類項目采光纖自動火災報警系統。主要檢測風機內部各類控制柜、電纜橋架、電纜室、各種風機部件的溫度。

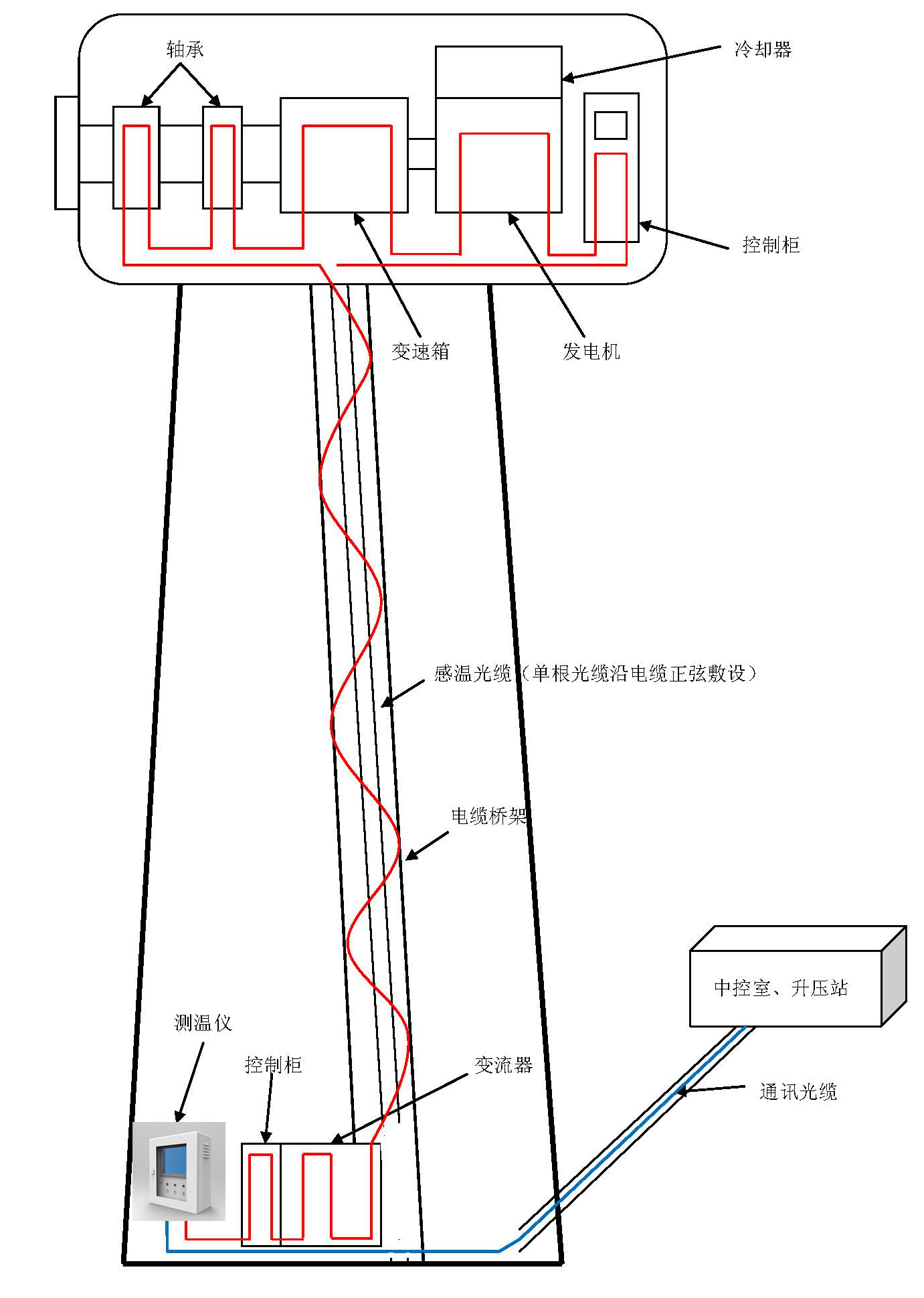

系統總體構架示意圖
光纖自動火災報警系統由分布式光纖測溫系統主機、感溫探測光纜構成，具備多級定溫報警、差溫報警和預報警功能。其系統主機可與火災報警主機直接通訊，一旦檢測到電纜環境溫度值或溫升速率超過設定的閾值，則將報警信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至控制室。不僅如此，分布式光纖測溫系統可以實時檢測電纜和橋架的每個位置的溫度，值守人員可以提前預知高溫風險。
系統功能設計
1、實現對風電場、風電機組存在火災隱患的各種設備分布式溫度在線監測和預警，防患于未然。
2、檢測點連續，檢測范圍大，實時性好；DTS8000系統主機可以帶多條10km長度以內的光纖，光纖能測得被監測設備上感溫光纜敷設沿線的實時溫度分布，主機根據需求提取溫度數據，實現了連續分布溫度在線監測。擁有溫度多級定位報警、差溫報警和預報警功能。
3、系統軟件直觀顯示被監測對象的具體位置、名稱及溫度數據，進行實時在線的溫度監測。發生過熱故障前，系統對各被監測對象的故障趨勢進行智能分析，并準確定位，指導檢修工作。
4、感溫光纜本身既是溫度傳感器，同時又是信號傳輸媒介，本質安全，測溫現場無其他電子設備，光信號不受任何強電磁場的干擾，保證了檢測和傳輸?shù)目焖?、?zhǔn)確、穩定、高效，系統可靠性高。
5、簡單易用的人機操作軟件界面，在增加遠端計算機軟件后，管理人員可在遠端進行監控和管理；根據需要設置、調整報警閾值，精確定位故障點；系統具有自診斷功能，可瞬時判定光纖或光纜故障，如果探測光纜受損，系統可及時定位故障點。
6、系統可隨時保存并查詢不少于10年的歷史數據（系統按每5分鐘存儲間隔計算），并具有打印報表功能，有利于經驗的積累和為事故趨勢分析提供依據。系統具有局域網絡接口，可聯入企業MIS系統或其他網絡系統，實現信息共享。
7、系統技術先進，性價比高，傳感光纖、光纜重量輕，易于安裝施工，系統壽命長，系統本身具有自檢、自標定和自校正功能，便于運行維護。
系統實施
光纜的敷設
每臺風力發電機組中安裝一臺分布式光纖測溫主機，安裝于塔筒一層，連接鎧裝感溫光纜，光纜敷設于各設備表面，實時監測溫度信息。被監測設備（以現場施工條件允許為準）包括：塔筒底層電纜室，塔一層控制柜、變流器柜，電纜橋架，機艙層剎車系統、軸承、變速箱、發電機、冷卻器、散熱器、機艙控制柜、電纜夾層等。
根據現場情況制定方案，感溫光纜監測位置選取以現場敷設條件允許為準，條件不許可將不再敷設。

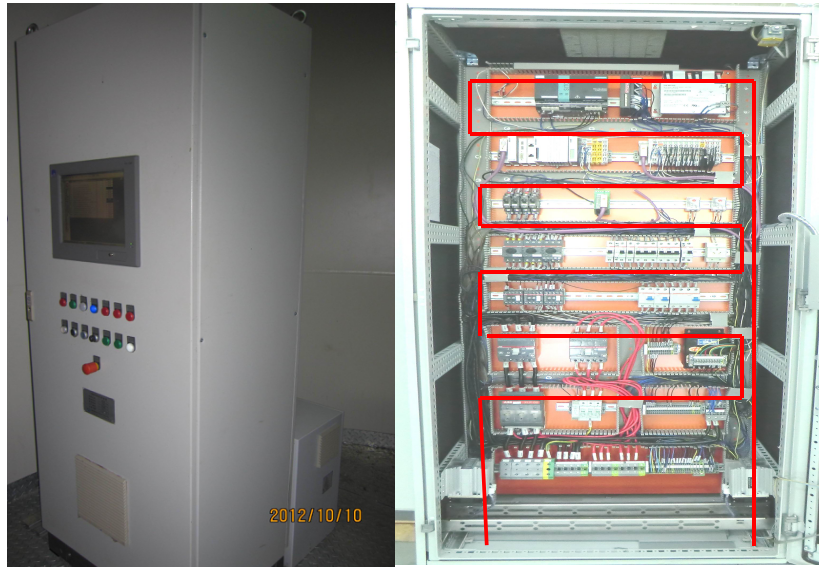

1、塔筒控制柜
控制柜主要檢測內部電路，用尼龍?jiān)鷰Ч潭ㄔ趦?nèi)部。柜子進出口要預留一定長度的光纜。

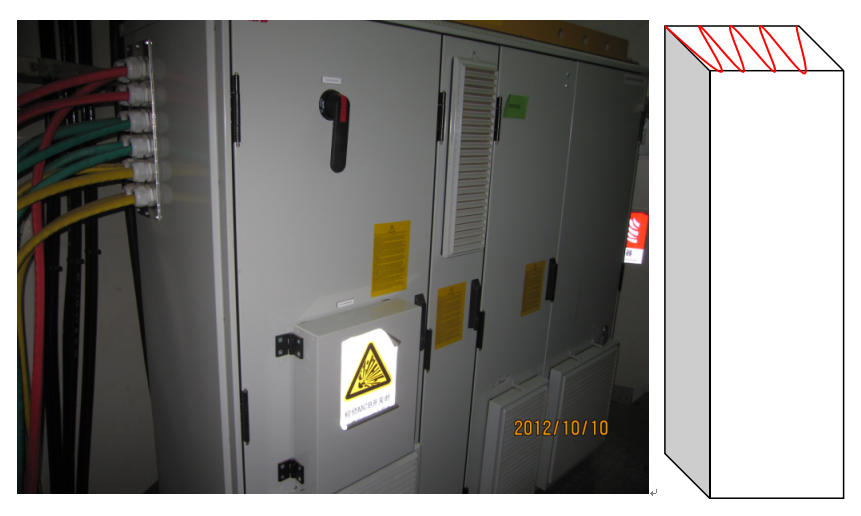

2、變流器
在柜頂用光纜進行S形敷設，以便于設備檢修。

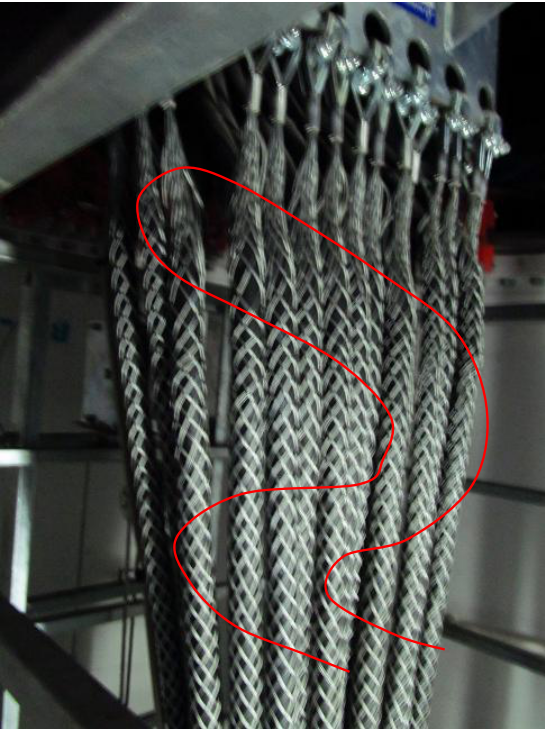

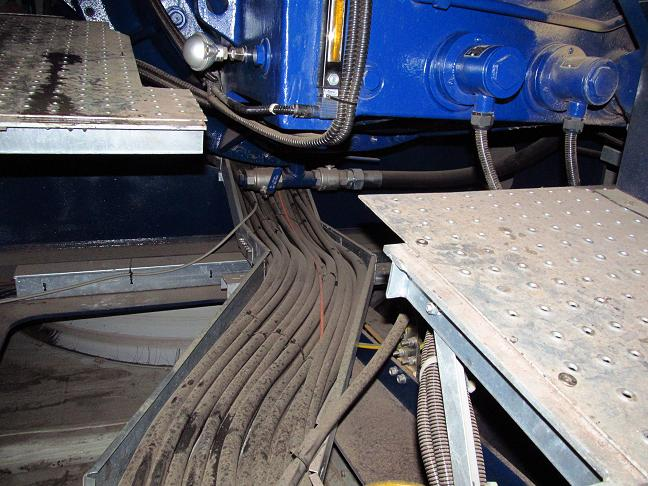

3、電纜橋架

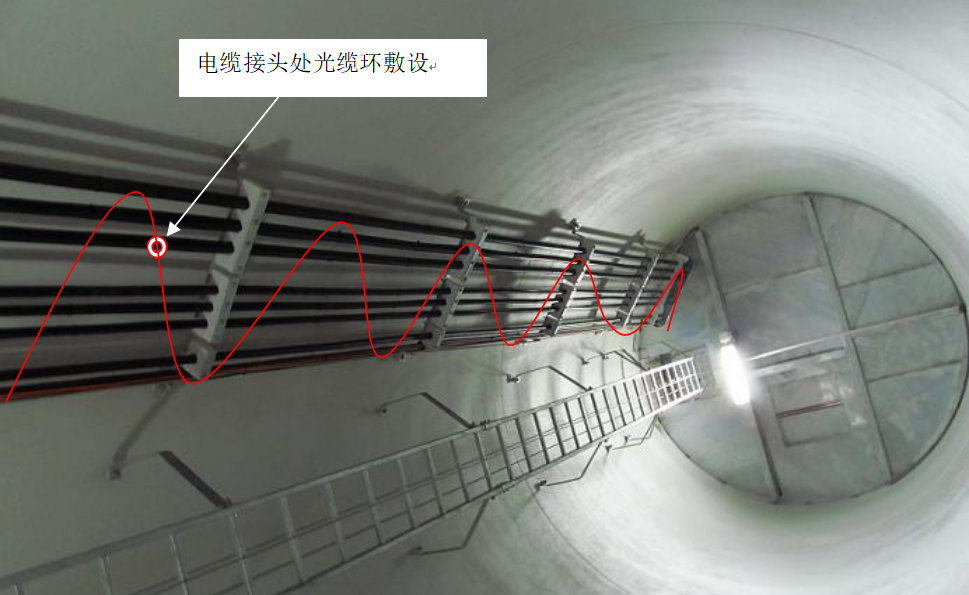

感溫光纜以正弦方式敷設于電纜表面，用尼龍?jiān)鷰Ы壴潭?；電纜中間接頭處將光纜做環形敷設，重點監測接頭溫度。

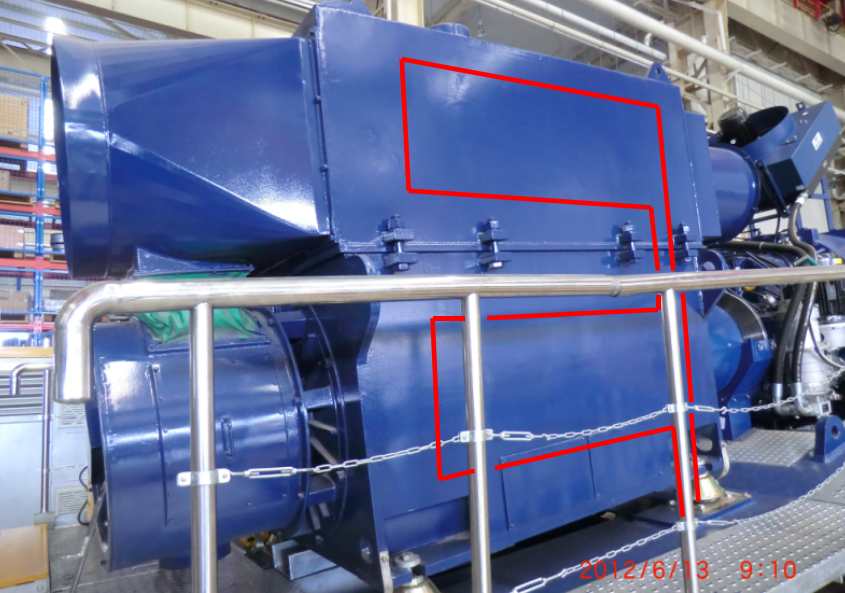

4、發電機
感溫光纜敷設于發電機與冷卻器外殼表面，具體敷設位置及長度以現場條件允許為準，用永磁體不銹鋼卡子吸附固定，方便機組檢修時的拆裝。

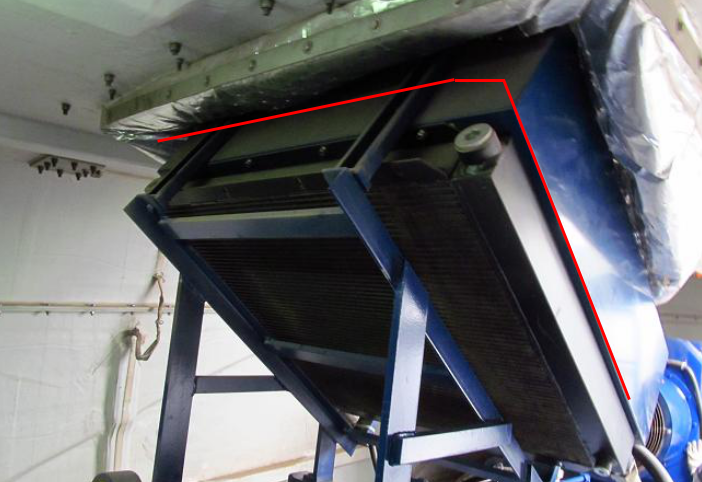

5、風機散熱器
感溫光纜敷設于散熱器表面進行溫度監控，用永磁體不銹鋼卡子吸附固定
6、剎車系統
光纜沿剎車系統底盤敷設進行溫度監控（用不銹鋼永磁卡固定）。

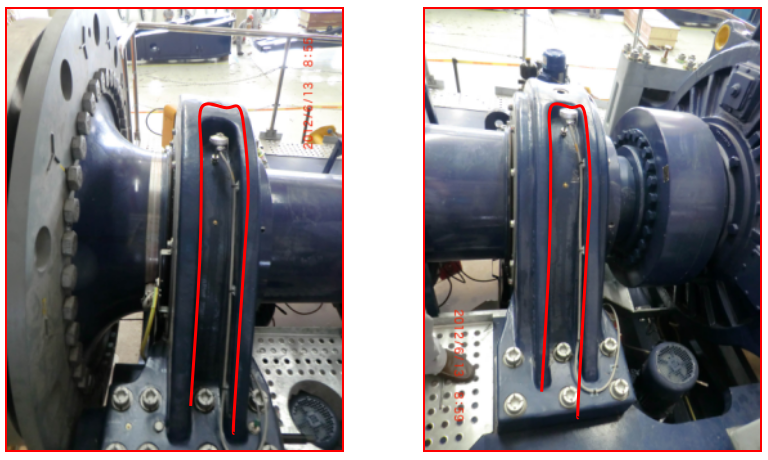

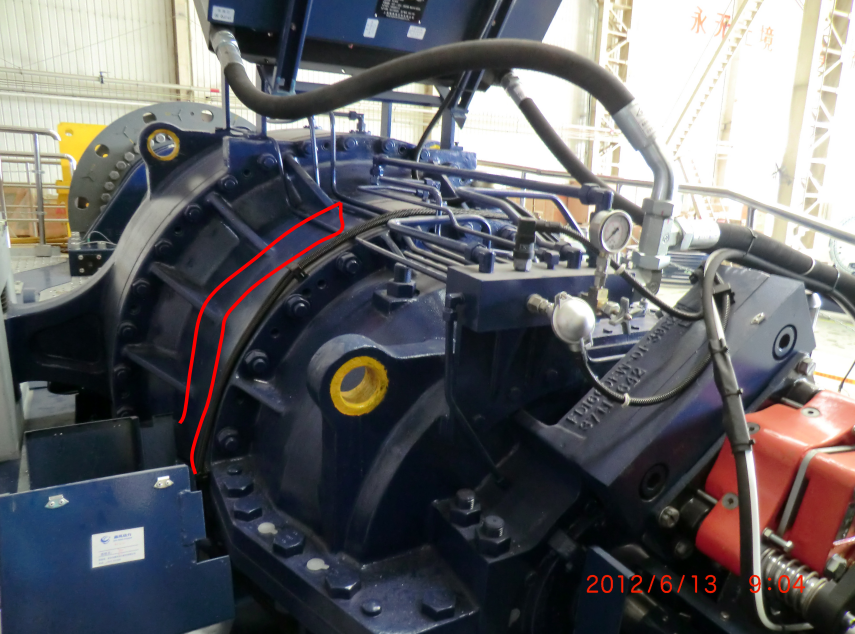

7、風機變速箱、軸承
光纜以雙線S形敷設在溫度較高的部位，具體敷設位置及長度以現場條件允許為準，使用永磁體不銹鋼卡子固定，并避免影響設備檢修。
