設計方案
方案設計
為保證廠內設施溫度的實時在線監測本項目采用分布式光纖測溫系統和傳統測溫技術相結合的方式，對所有電纜橋架（含高壓電纜）、廠區油罐、變壓器（高壓設備）、輸煤系統等進行連續監測。將感溫探測光纜緊貼保護設施敷設，實現所有設施的連續、分布式溫度測量，無任何測量盲區。

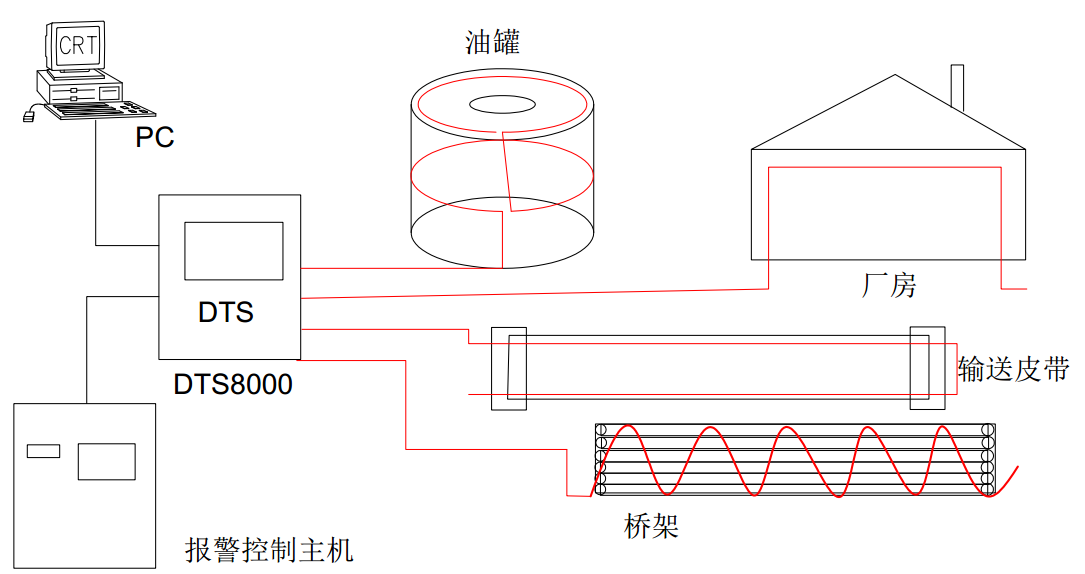

系統示意圖
分布式光纖測溫系統由光纖測溫主機和感溫光纖構成，具備多級定溫報警、差溫報警和預報警功能。其系統主機可與火災報警主機直接通訊，一旦檢測到被測位置環境溫度值或溫升速率超過設定的閾值，則將報警信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至廠區監控中心。感溫探測光纜沿油罐側面盤旋敷設，用永磁磁鐵和壓片固定；沿橋架直線或者S型敷設；輸送皮帶安裝在兩側；廠房里按一定密度敷設在頂部，其末端連接至附近系統主機。
系統功能設計
1、所有電纜橋架溫度、高壓開關柜、變壓器等高壓設備實時進行巡檢，100%覆蓋監測區域，無測量盲區。
2、對鋼廠內油罐存儲容器溫度實時進行巡檢，100%覆蓋監測區域，無測量盲區。
3、對輸煤系統設備監測，實時對設備工作溫度巡檢，100%覆蓋監測區域，無測量盲區。
4、系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并通過干接點繼電器端子傳送至火災報警主機。
5、當發生火災時，及時提供報警信息并準確定位起火位置，并可與其它消防設施進行聯動控制。
6、實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
7、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
系統實施
光纜的安裝

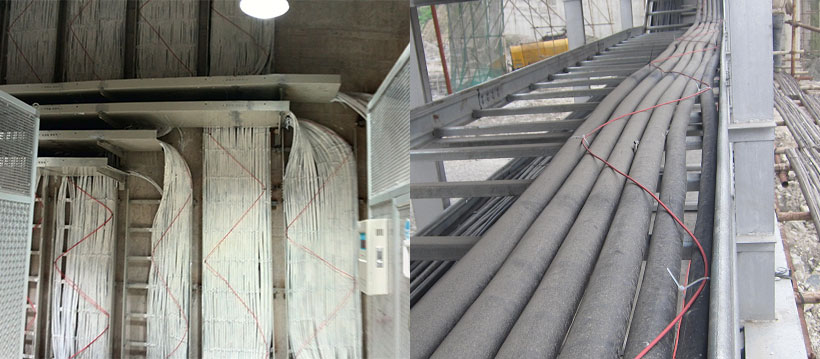

特殊設計的感溫光纜可選擇以正弦波或者線型的敷設方式，感溫探測光纜緊貼于所有被保護的動力電纜或控制電纜的外護套上面。具體安裝方法參照下圖，固定卡具選用阻燃塑料卡具。

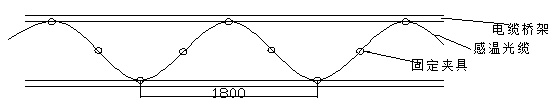

感溫探測光纜敷設示意圖（低壓動力/控制電纜）

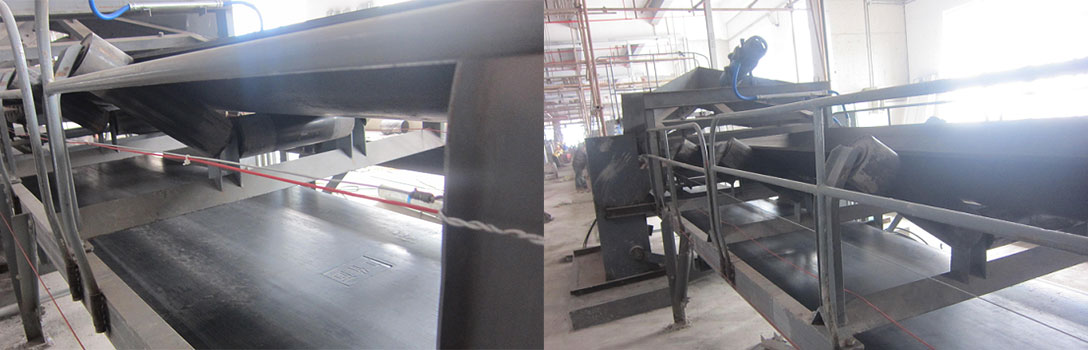

輸煤皮帶光纜安裝方式
皮帶輸送裝置上設置的感溫光纖應安裝在皮帶輸送裝置左右兩側的下方，探測區域按實際防火分區設置。也可以根據需要，延皮帶輸送裝置正上方的管道或頂壁吊裝一根光纖，光纖至皮帶的高度不應大于探測半徑6cm。

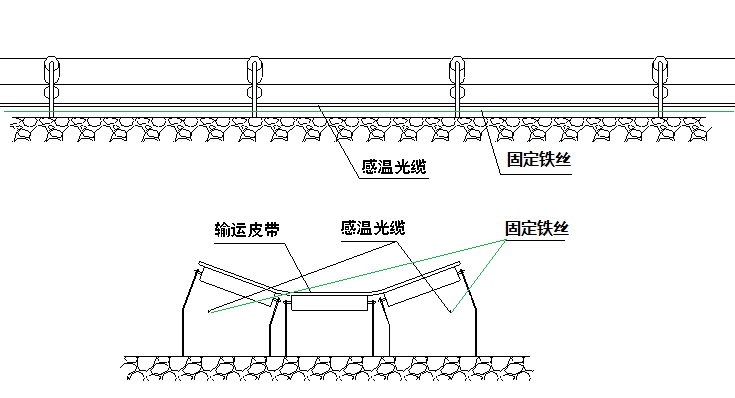

輸煤皮帶探測光纜安裝圖
