系統設計
方案設計
本項目火災報警系統采用光纖自動火災報警系統和手動報警系統相結合的方式，具有自動和手動報警雙重功能。

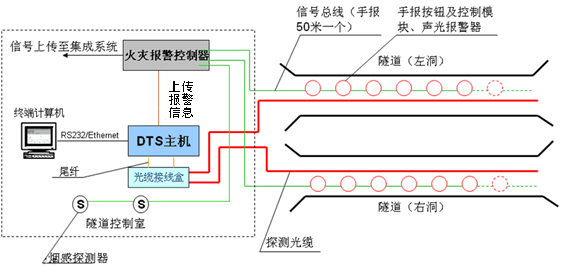

系統方案構成示意圖
手動報警系統由火災報警主機和手動報警按鈕構成。手動報警按鈕按50m間距布設，以總線方式連接至洞口端變電所內的火災報警主機，隧道單洞各構成一個獨立的報警回路，隧道內一旦有人員發現火情時，可迅速按下手動報警按鈕，火災報警主機接收?qǐng)?bào)警信號后，隨即發出火災聲光報警并顯示相關信息，同時把報警信號上傳至隧道管理站。此外，在兩座隧道的變電所內各設置1個手動報警按鈕和感煙式火災探測器，并接入手動報警總線回路中。
光纖自動火災報警系統由分布式光纖測溫系統主機、感溫探測光纜構成，具備多級定溫報警、差溫報警和預報警功能。其系統主機可與火災報警主機直接通訊，一旦檢測到隧道環境溫度值或溫升速率超過設定的閾值，則將報警信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至隧道管理站。感溫探測光纜沿隧道方向安裝于隧道拱頂，其末端連接至洞口端變電所內的系統主機。
系統功能設計
1、分布式光纖測溫系統實時對整條隧道區域進行溫度巡檢，監測隧道內現場環境溫度，100%覆蓋隧道區域，無測量盲區。
2、分布式光纖測溫系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到隧道環境溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并傳送至火災報警主機。
3、當發生火災時，及時提供報警信息并準確定位起火位置，并可與其它消防設施進行聯動控制。
4、實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
5、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
6、火災報警主機可收集所轄區域手動報警按鈕、感煙式火災探測器和分布式光纖測溫系統主機的報警信息和工作狀態。
7、火災報警主機應能夠接收和存儲系統工作狀態及光纖測溫系統主機反饋報警信息，并且能夠顯示手動報警按鈕、感煙式火災探測器和光纖測溫系統主機反饋報警信號的位置及聲光等告警信息。
8、火災報警主機應有事件記憶功能，并具有時間設定、自動登記與顯示、復位、探測器巡檢和控制器測試等鍵盤操作功能，并能外接便攜機進行系統測試、維修及打印。
9、當因故障原因，隧道監控站對隧道火災報警系統不能進行通信或控制的情況下，在火災報警主機處，應該具有子系統的本地監視和操作控制的功能。
10、系統應進行連續自檢測試，以監視設備的工作狀態，并且將系統內各設施的狀態傳遞至隧道監控站火災報警工作站進行顯示和監視，具有火警優先功能，發現有故障存在時，將故障信息傳到隧道監控站計算機系統。
系統實施
感溫光纜安裝
探測光纜的安裝，沿著隧道的頂部直線敷設的方式，距頂部100~200mm,以保持良好的通風和溫度響應。安裝時先敷設一根鋼絲繩，同時采用Z型安裝支架將其固定，安裝支架之間距離為10m；然后用金屬扎帶將光纜固定在鋼絲繩上，金屬扎帶的間隔1.5m，如下圖所示。

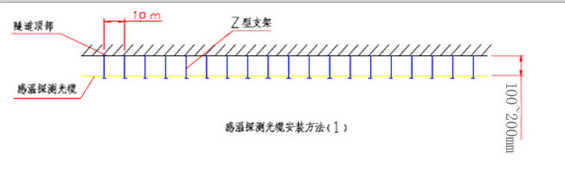

鋼絲繩吊裝示意圖

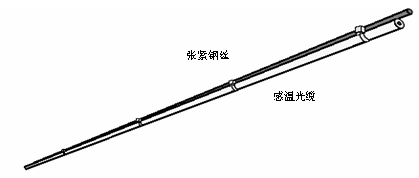

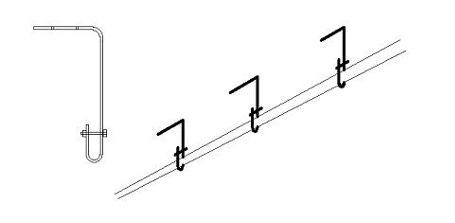

感溫探測光纜和鋼絲繩固定示意圖
光纜長度可定制，光纜中間無需熔接。光纜的一端通過光纜接續盒與FC/APC尾纖熔接，與DTS8000火災探測器連接，實現整個探測回路的連接。
