系統設計
方案設計
本項目用于儲油罐的火災檢測，采用分布式光纖測溫系統DTS8000和傳統火災報警系統相結合的方式，探測光纖敷設于廠區內區域監測各個儲油罐。DTS將實時溫度顯示出來，及時發現過熱點，一旦發現所測量環境溫度值或溫升速率超過設定閾值時，系統自動報警，并通過以太網或者繼電器將實時報警信號送到監控室以及火災報警主機，便于值班人員處理以及消防聯動。

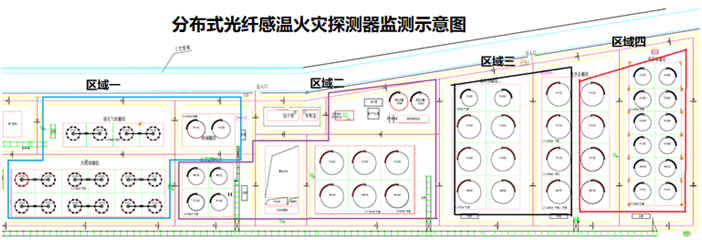

系統方案示意圖

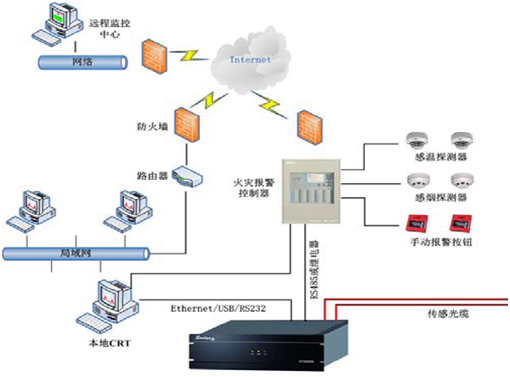

系統結構示意圖
功能設計
光纖溫度監測系統應能分別針對不同環境下的溫度進行監測，能盡早發現事故隱患，將損失減至最低。同時提供大量在線監測數據，為運行情況提供可靠依據。系統功能如下：
1、系統實時對油罐存儲區內：
①所有電纜橋架溫度、高壓開關柜、電氣設備實時進行巡檢，100%覆蓋監測區域，無測量盲區。
②對油罐浮盤二次密封圈、罐體溫度任意位置溫度實時進行巡檢，100%覆蓋監測區域，無測量盲區。
③對輸送管路系統設備監測，實時對設備工作溫度巡檢，100%覆蓋監測區域，無測量盲區。
2、系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到溫度值或溫升速率超過設定的閾值（閾值參數可由用戶自定義設置），自動發出聲光報警信息，并可通過干接點繼電器端子傳送至火災報警主機。
3、系統具有多區域配置功能，能對整個測量范圍在長度上進行分區，分區數可達500個以上，系統可對每個分區進行分別配置，對某些區域進行重點監測。
4、當發生火災時，及時提供報警信息并準確定位起火位置，定位精度小于1m，并可與其它消防設施進行聯動控制。
5、實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
6、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
7、能夠?qū)λ袦y(cè)量數據進行存檔、分析，并提供每臺設備檔案庫歷史記錄按照用戶需要設置相應的記錄、報表、打印功能；
8、具備局域網組網功能，可實現局域網內遠程監控及報警；
9、可視化視圖提供罐區內模型圖示供用戶方便查看相關信息；
系統實施
感溫光纖安裝
1、外浮頂油管光纖敷設

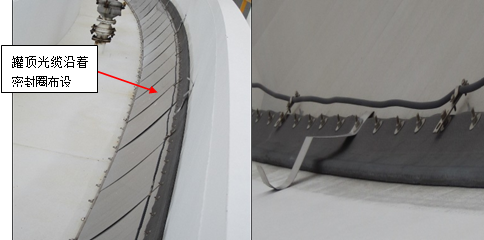

對于外浮頂油罐頂部的測溫光纜，鋪設時沿著罐頂密封圈線型布設，利用密封圈上現有的螺絲，將探測光纜用鐵片夾固定于密封圈螺絲上面。如下圖所示：
2、內浮頂油管光纖敷設

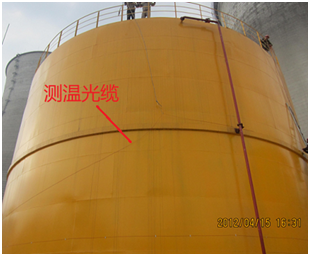

對于內浮頂油罐，鋪設時沿著罐體外圍螺旋型向上布設，利用強力磁鐵，將探測光纜用鐵片夾固定于罐體外。如下圖所示：
3、光纖敷設線路示意
探測光纜經設備間接出，經過地埋至油罐底部。光纜地埋時需事先在地面挖開一條溝道，深度約為0.5m-1m，將探測光纜與保護用的鍍鋅鋼管鋪設于挖開的溝道中，鋪設完成后將挖開的泥土回填

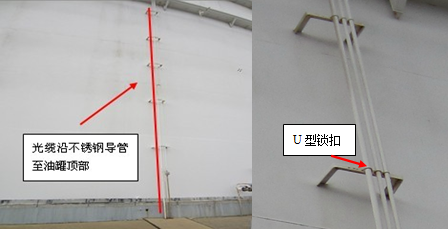

光纜鋪設到油罐底部后，通過固定于油罐側邊上的鍍鋅鋼管連接至油罐的頂部，彎頭部位采用防爆金屬軟管連接。油罐側壁的鍍鋅鋼管與鍍鋅鋼管的固定如下圖：
油罐側面鍍鋅鋼管 采用U型鎖扣固定鍍鋅鋼管
