系統組成
現代科技及信息產業飛速發展，計算機數據中心的設施越來越先進，功能越來越完備，成本也越來越高，計算機數據中心的安全，特別是火災防范，已經變成保障此類場所中有形及無形資產安全，確保服務正常進行的首要問題。
采用分布式光纖測溫系統監測機房溫度，測溫主機可通過感溫光纜監控設備溫度及室內環境溫度，實現數據中心溫度實時測量，并實時進行定溫、差溫報警判斷和光纖斷纖及系統故障判斷，溫度報警信息和故障報警信息可以通過界面板的LED指示，并發出相應的報警聲音信號。通過數據接口與工控機及本地CRT相連，可以實時讀取測溫主機的溫度分布曲線和報警狀態信息，通過繼電器單元輸出至火災報警控制器上。測溫主機通過以太網口可與中央監控室的監測系統相連，實時將現場溫度信息傳輸至中央監控室。

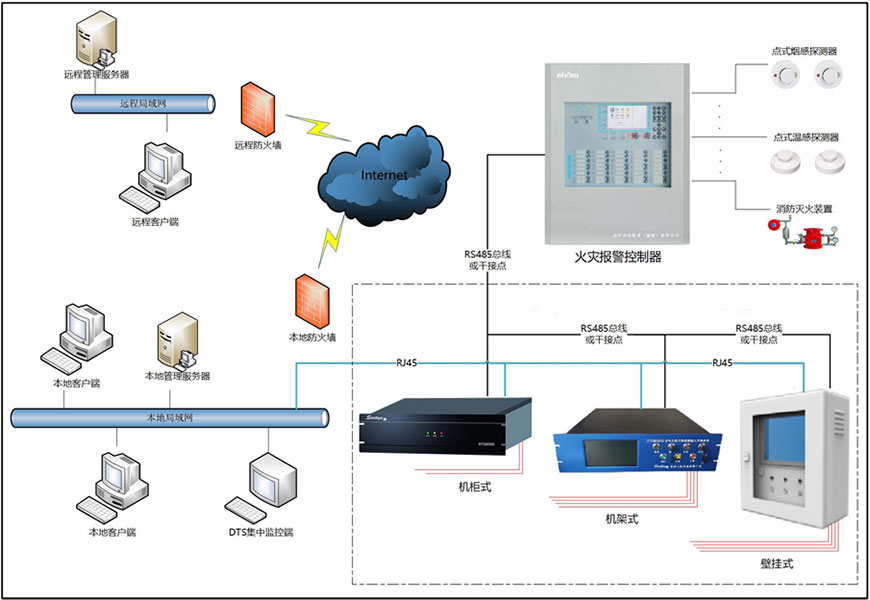

系統組網
系統功能
實時對整個數據中心或火災監測區域進行巡檢，監測設備、環境的實時溫度，100%覆蓋監測區域，無測量盲區。
具有多級定位報警、差溫報警和預報警功能，一旦檢測到溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并通過干接點繼電器端子傳送至溫度控制設備進行聯動。
當發生溫度異常時，及時提供報警信息并準確定位溫度異常位置，并且可以把異常提示發送給監控平臺。
實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
系統實施

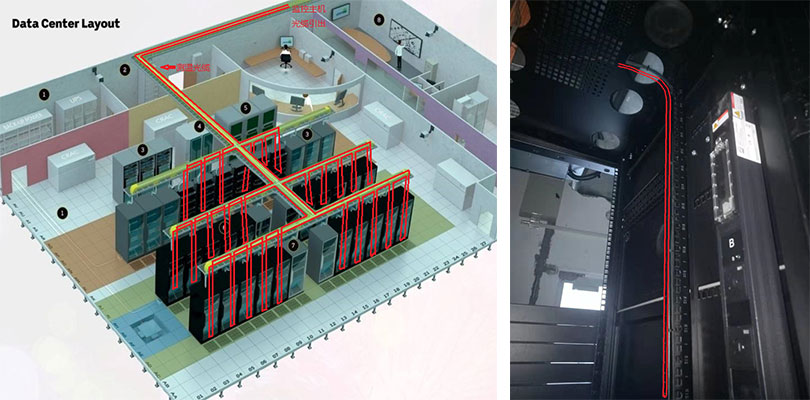

感溫探測光纜采用“幾”字形分別覆蓋敷設至機柜內用于監測機柜內機架排實時溫度；使用扎帶將測溫光纜固定在機柜內；
探測光纜安裝示意圖
典型應用案例
內蒙古電信大樓A5樓機房光纖測溫
重慶同城雙活數據中心110KV輸變電綜合工程
廣東聯通科學城機樓電纜測溫項目
