系統組成
鋰電池作為近幾年國家大力發展的綠色新能源之一，產業擴展十分迅速，但是鋰元素是一種十分活躍的金屬，在鋰電池生產、加工和存儲的過程中存在極大的風險。一旦一個電池著火，會引發大面積火災，如果不及時采取措施，會發生嚴重的連鎖效應，損失不可估量。
為保持貨架內溫度的實時在線監測，選用分布式光纖測溫系統對所有對所有置物架（含老化、分容、靜置）進行連續監測。光纖測溫主機選用業界先進的產品，每個通道的測量時間約3s，在3s時間內即可實現所有電纜的溫度連續測量，響應速度非常迅速，由于使用新技術，該設備具有0.5米的超高分辨率，定位精準，誤報率極低。光纖測溫系統可以與自動消防設備進行聯動,以保證火災的早期預報警和火災自動處理。

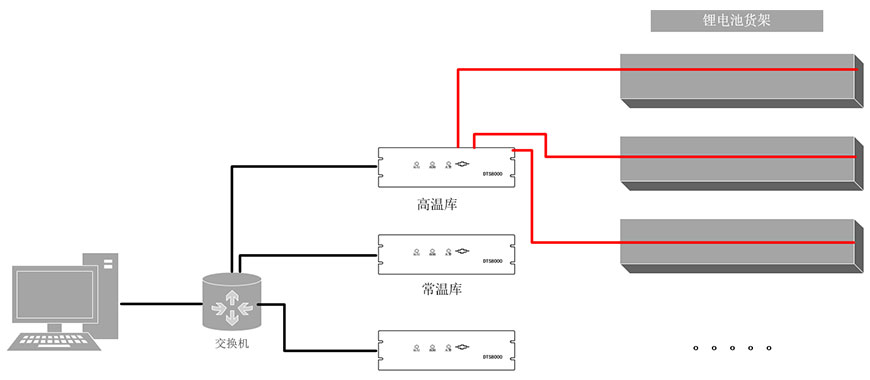

系統組網
系統特點
實時對電池貨架溫度巡檢，反應貨格內各個位置的實時溫度，無測量盲區；
具有多級定位報警、差溫報警和預報警功能；
具有多區域配置功能，當溫度出現異常時，及時提供報警信息并準確定位貨格坐標，并可與其它環境控制設施、消防設施進行聯動控制；
實時溫度信息和報警信息可自動保存，具有歷史數據查閱與統計分析功能；
具有自診斷功能，如果探測光纜受損，系統可及時定位故障點；
探測器主機可提供數據回放，和單點數據查詢能功能。
系統實施
測溫光纖不但是信號的載體，還是溫度傳感器，安裝的質量直接關系到測量的準確性，因此在施工中應特別注意其安裝工藝。

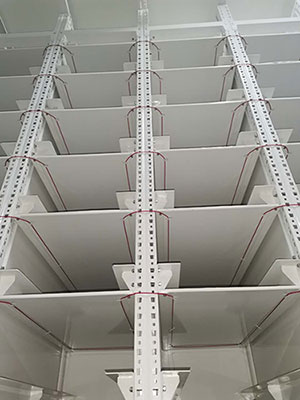

光纖敷設要從最后一排貨架的底部最后一格先往前再往上敷設，找出鋰電池貨架內鋰電池存放的位置，因為鋰電池發熱后，熱量是往上散發的，所以，安裝光纖需要安裝在鋰電池的上方。貨架的層板下面有最好有定制的用于固定光纜卡扣，敷設光纜時先將卡扣掰開，再將光纜放進去。如下圖：

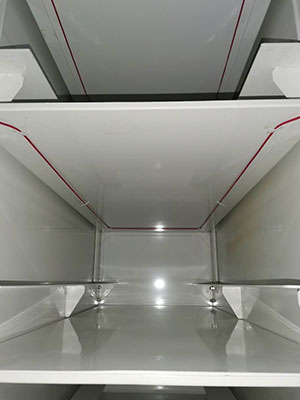

敷設光纜時，貨格里面、貨格與貨格之間的光纜應該處于比較緊湊的狀態，保證每個貨格的光纜長度一致，如下圖：
光纖是石英制品，在需要彎曲敷設時只能以大于3cm的圓弧實現，否則會引起光纖損耗，影響測量精度。同時，在光纖接頭處理中，必須保持光纖熔接面的清潔，以保證測量的準確度（光纖接頭不能在格子之間，應在鋰電池貨架之間的橋架上）。
典型應用案例
哈光宇鋰電池測溫項目
河南鵬輝鋰電池項目
中航鋰電二期DTS系統
荊門億緯鋰電池項目
江蘇海基鋰電池項目
重慶比亞迪鋰電池項目
孚能鎮江鋰電池火災探測項目
EBK項目鋰電池貨架DTS測溫系統項目
